Nivellement par rayonnement

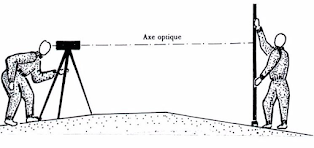

Après avoir mis le niveau en station, on effectue la lecture sur mire.

Le chiffre lu sur la mire correspond à la hauteur entre le sol et le plan horizontal décrit par le niveau.

Lors d’un relevé de niveau, on vise successivement les différents points, et on effectue la lecture de la hauteur sur mire.

Plus la valeur lue sur la mire augmente, plus le terrain descend, plus elle diminue, plus le terrain monte par rapport au plan horizontal décrit par le niveau.

Le point le plus haut sur le terrain, correspond à la lecture la plus petite sur la mire. On appellera lecture arrière la visée sur le point de référence.

On appellera lecture avant la visée sur le point à niveler.

L’ensemble des lectures relevées seront écrites sur un carnet de nivellement.

L’ensemble des lectures relevées seront écrites sur un carnet de nivellement. C’est en fait un tableau dans lequel on reportera : -le lieu du nivellement -l’opérateur -le type d’appareil -la date -le nom ou le numéro du point levé -les lectures arrière -les lectures avant -les dénivelées calculées -l’altitude des points connue ou calculés -et éventuellement une observation pour un point donné

Exemple : Pour déterminer les dénivelés de chaque point par rapport au point de référence, on établit un carnet de nivellement :

La dénivelée du point A s’obtient en soustrayant la lecture sur mire en A, à la lecture sur mire du point de Référence : Lecture sur mire Ref – lecture sur mire A :   2,35 – 3,15 =  - 0,80 On obtient une dénivelée négative, le terrain au point A est 0,80 m plus bas que le point de référence. La dénivelée du point B s’obtient en soustrayant la lecture sur mire en B, à la lecture sur mire du point de Référence : Lecture sur mire Ref – lecture sur mire B :   2,35 – 3,65 =  - 1,30 On obtient une dénivelée négative, le terrain au point A est 1,30 m plus bas que le point de référence. La dénivelée du point C s’obtient en soustrayant la lecture sur mire en C, à la lecture sur mire du point de Référence : Lecture sur mire Ref – lecture sur mire C :   2,35 – 1,95 =  - 0,40 On obtient une dénivelée positive, le terrain au point C est 0,40 m plus haut que le point de référence. La dénivelée du point D s’obtient en soustrayant la lecture sur mire en D, à la lecture sur mire du point de Référence. Lecture sur mire Ref – lecture sur mire D :   2,35 – 1,70 =  - 0,65 On obtient une dénivelée positive, le terrain au point D est 0,65 m plus haut que le point de référence
